Conecta nodos
Une nodos de entrada, matemáticos, estructurales, de sección y de resultados en un lienzo visual, al estilo de Grasshopper o Dynamo.
Código abierto · Corre en el navegador
Modelado estructural paramétrico, construido con nodos.
ParamEle es una herramienta web de código abierto para estructuras convencionales, como pórticos de concreto reforzado. Conecta nodos en un grafo visual, revisa el modelo en 3D, resuélvelo en el navegador y llévalo a SAP2000, ETABS o SkyCiv S3D.
- Sin instalación
- Solver de elementos finitos PyNite
- Exporta a SAP2000 · ETABS · SkyCiv S3D
- Español · English
01Cómo funciona
De un grafo a un modelo estructural, en cuatro pasos.
Cada elemento del modelo sale de un nodo. Cambia una entrada y todo lo que depende de ella se actualiza.

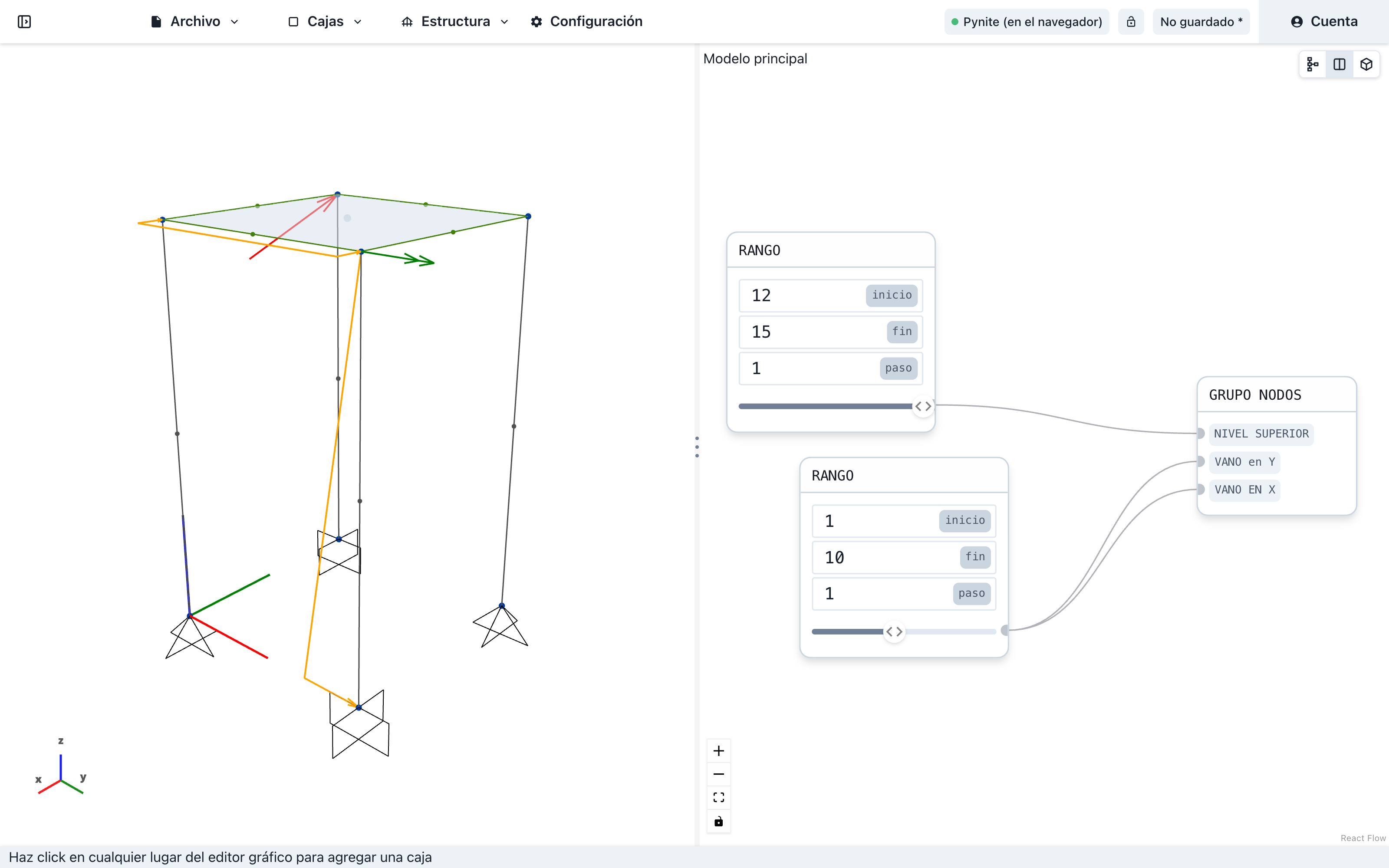

01grafo 02modelo Revisa el modelo 3D
El grafo se evalúa en nudos, miembros, losas, apoyos y cargas, y se dibuja al instante en una vista 3D interactiva.
03análisis Resuelve
Resuelve en el navegador con PyNite o en la nube con SkyCiv: reacciones, fuerzas en los miembros y desplazamientos para cada combinación de carga.
04.$2k · S3D Exporta
Lleva el modelo a SAP2000, ETABS o CSiBridge como archivo CSI .$2k, o ábrelo en SkyCiv S3D, y sigue trabajando en las herramientas que ya conoces.

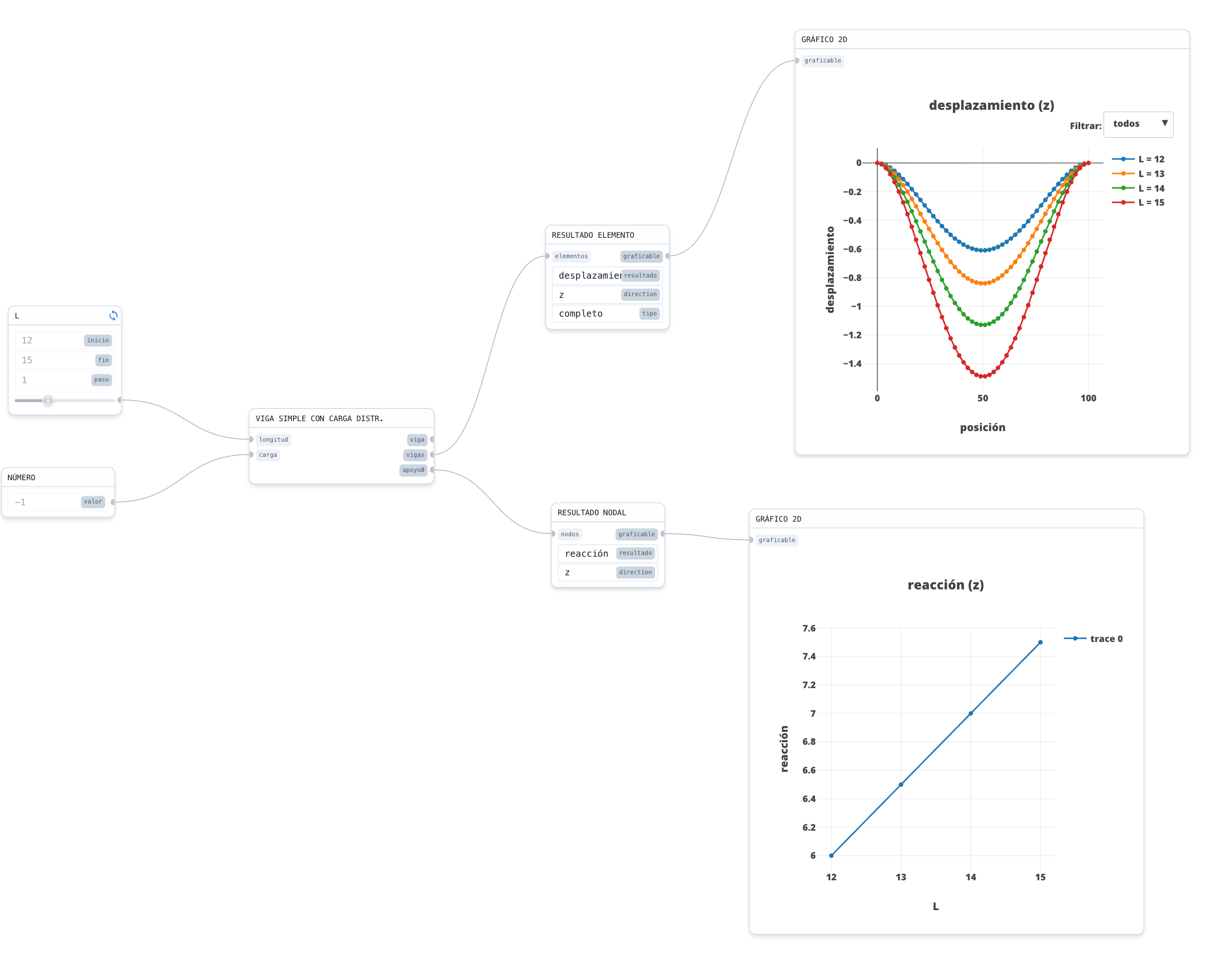

02Estudios paramétricos
Un grafo, muchas variantes de diseño.
Un nodo deslizador se expande en todas las combinaciones de sus parámetros. Cada combinación se convierte en un modelo, se resuelve y se compara con las demás.
- Barre luces, alturas, secciones o cargas con deslizadores de rango.
- Combina varios deslizadores para recorrer todo el espacio de diseño.
- Grafica los resultados de todas las variantes y ve cómo un parámetro gobierna la respuesta.
03Interoperabilidad
Funciona con el software que ya usas.
Genera el modelo de forma paramétrica en ParamEle y llévalo a los programas de CSI o a SkyCiv, donde tu oficina ya analiza y diseña.
- Exportar · .$2k
SAP2000, ETABS y CSiBridge
Exporta el modelo como archivo de texto CSI .$2k.
- Importar · .$2k
Modelos CSI existentes
Trae a ParamEle modelos que ya tienes en formato .$2k.
- SkyCiv · S3D
Modelos SkyCiv S3D
Importa modelos S3D a ParamEle y abre en SkyCiv S3D los modelos resueltos con SkyCiv.
- Importar · DXF
Geometría desde CAD
Dibuja en CAD e importa el DXF: las líneas se convierten en miembros.
Ida y vuelta con SkyCiv
Del grafo a SkyCiv S3D, sin pasos manuales.
Elige SkyCiv como motor de cálculo: el modelo se resuelve en la nube, se guarda en tu cuenta de SkyCiv y se abre directamente en SkyCiv S3D para revisar los resultados o continuar con el diseño.
- 01
Modela en ParamEle
grafo paramétrico → modelo S3D
- 02
Resuelve con SkyCiv
API de SkyCiv · tu cuenta
- 03
Abre en SkyCiv S3D
resultados · diseño
04Corre en el navegador
Un solver de elementos finitos, sin instalar nada.
ParamEle ejecuta PyNite, una librería de elementos finitos en Python de código abierto, dentro de tu navegador con Pyodide y WebAssembly. El análisis corre en tu equipo, en un Web Worker en segundo plano.
Tres motores de cálculo
- 01
PyNite en el navegadorPredeterminado
Sin servidor y sin instalación. Es la opción por defecto.
- 02
PyNite en un servidor local
El mismo solver como servicio local con Node y Express.
- 03
SkyCiv en la nube
Resuelve con tu cuenta de SkyCiv. El modelo queda guardado en tu cuenta, listo para abrirlo en SkyCiv S3D.
Editor
grafo → modelo S3D
Web Worker
hilo en segundo plano
Pyodide
Python en WebAssembly
PyNite
análisis por elementos finitos
- → reacciones · fuerzas en miembros · desplazamientos
Espacio de trabajo
Pensado para el trabajo de todos los días.
Cuentas
Inicia sesión y guarda tus modelos en la nube.
Versiones
Guarda versiones con un mensaje y vuelve a cualquiera de ellas.
Compartir y roles
Comparte un modelo y define qué puede hacer cada persona.
Español e inglés
Toda la interfaz está disponible en los dos idiomas.
05Código abierto
Código que puedes leer, verificar y extender.
Quien diseña debe poder revisar cómo se calculan sus resultados. El código de ParamEle es público en GitHub: puedes ver exactamente cómo se construye y se resuelve cada modelo.
- Cada nodo es un componente de React con su función Exec.
- El modelo estructural es JSON legible, en el formato S3D de SkyCiv.
- El solver es PyNite, una librería abierta de elementos finitos.
osasanchezme/paramele / src/flow-nodes/basicStructural.js
9const node_target_ids = ["x-value", "y-value", "z-value"];⋯22function StructuralNodeExec(args) {23 let full_args = node_target_ids;24 let structural_args = utils.convertNodeToStructuralArgs(args, full_args);25 return {26 "node_out-id": {27 ...structural_args,28 },29 "node_list_out-ids": [],30 };31}06Preguntas frecuentes
Lo que suelen preguntar los ingenieros.
Sí. ParamEle es de código abierto y se usa gratis desde el navegador. Para resolver con SkyCiv necesitas una cuenta de SkyCiv.
No. La app y su solver por defecto corren en un navegador moderno. El servidor local del solver es opcional.
Puedes exportar al formato CSI .$2k, que usan SAP2000, ETABS y CSiBridge, y abrir en SkyCiv S3D los modelos resueltos con SkyCiv. Puedes importar archivos .$2k, modelos S3D de SkyCiv y DXF; en los DXF, las líneas se convierten en miembros.
Elige SkyCiv como motor de cálculo y resuelve con tu cuenta. El modelo se guarda en tu cuenta de SkyCiv y se abre directamente en SkyCiv S3D, donde puedes revisar los resultados o continuar con el diseño.
Reacciones, fuerzas en los miembros y desplazamientos para cada combinación de carga, calculados con la librería de elementos finitos PyNite.
Para estructuras convencionales, como pórticos de concreto reforzado: nudos, miembros, losas, apoyos y cargas puntuales, distribuidas y momentos.
Como con cualquier herramienta de análisis, un ingeniero calificado debe revisar el modelo y verificar los resultados antes de usarlos en un diseño.
La app y este sitio están en español y en inglés.
Construye tu primer modelo paramétrico.
Abre ParamEle en el navegador y empieza a conectar nodos. No necesitas instalar nada.
